PODTLAKOVÝ STŮL

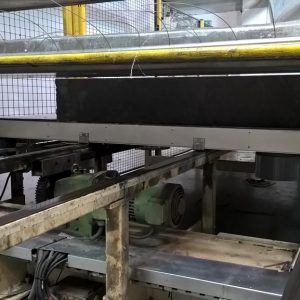

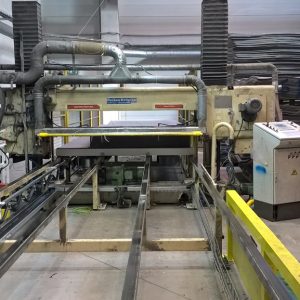

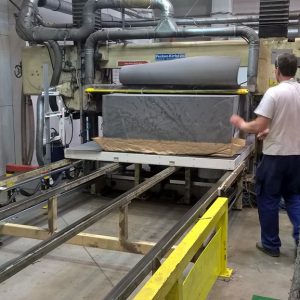

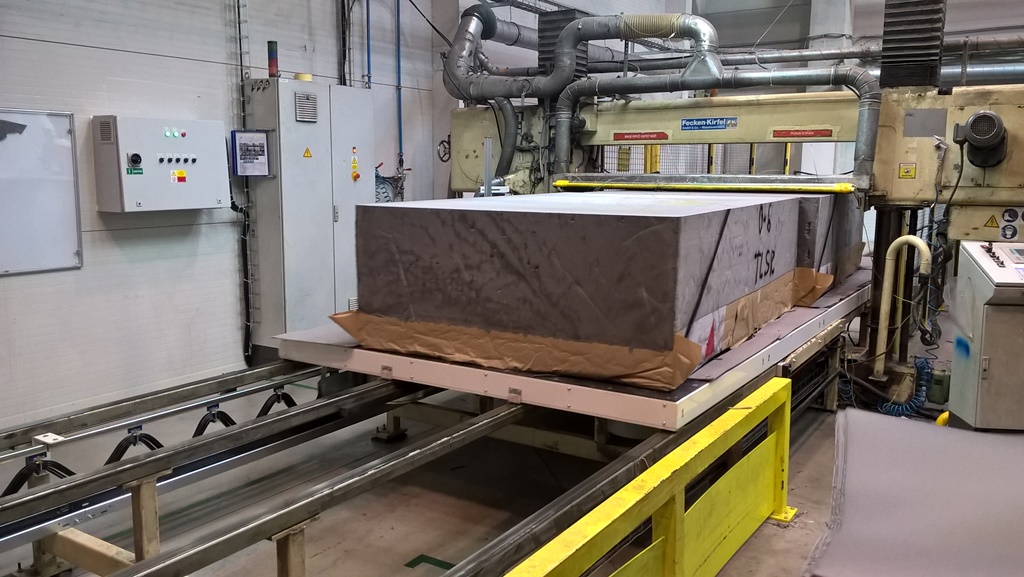

Podtlakový stůl je montován na stávající pilu FK H24E, na které jsou řezány z PUR bloků horizontálně na jednotlivé desky PUR.

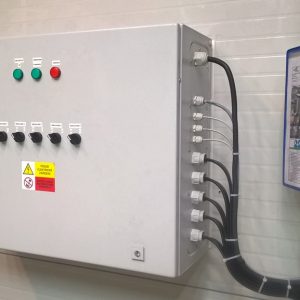

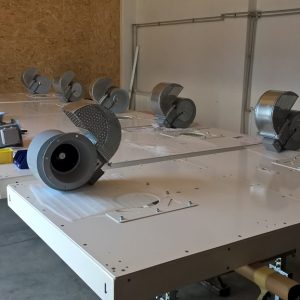

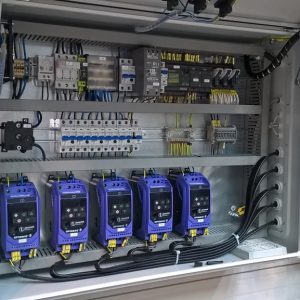

Stůl na principu podtlaku upevňuje položený polotovar. Podtlak vytvářejí elektrické ventilátory (celkem 10 ks), které jsou namontovány ze spodní strany stolu. Stůl se při řezání pohybuje na rámu pily vpřed a vzad rychlostí cca do 3,0 m/s. Cyklus pohybu je ruční nebo automatický. Podtlak se spouští ručním ovládáním.
Podtlakový stůl je neúplné strojní zařízení, samostatně funguje pouze z části.

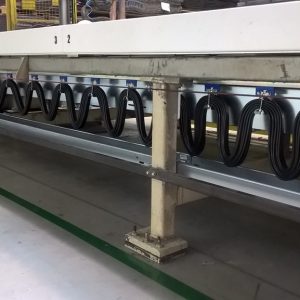

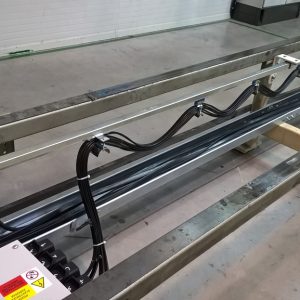

Konstrukce stolu

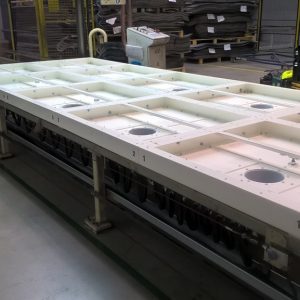

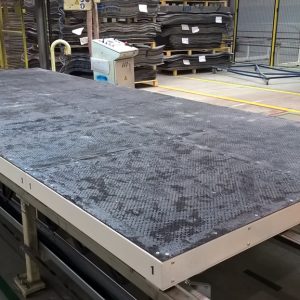

Ocelová konstrukce stolu je osazená na stávajícím rámu stolu se zachovaným vedením a pohonem. Stůl je rozdělen na jednotlivé sekce, celkem pět. Sekce je montována z obvodového pláště, dvou spodních vík, dvou horních vík a dvou ventilátorů. Obvodový plášť – ocelový svařenec. Spodní víko je ocelový plech přichycený ke svařenci šrouby M6x20 DIN 7991. Horní víko stolu – děrované plechy s hrubozrnným povlakem, montovány stejnými šrouby.


Popis

Podtlakový stůl je montován na stávající pilu FK H24E, na které jsou řezány z PUR bloků horizontálně na jednotlivé desky PUR.
Stůl na principu podtlaku upevňuje položený polotovar. Podtlak vytvářejí elektrické ventilátory (celkem 10 ks), které jsou namontovány ze spodní strany stolu. Stůl se při řezání pohybuje na rámu pily vpřed a vzad rychlostí cca do 3,0 m/s. Cyklus pohybu je ruční nebo automatický. Podtlak se spouští ručním ovládáním.
Podtlakový stůl je neúplné strojní zařízení, samostatně funguje pouze z části.

Konstrukce stolu

Ocelová konstrukce stolu je osazená na stávajícím rámu stolu se zachovaným vedením a pohonem. Stůl je rozdělen na jednotlivé sekce, celkem pět. Sekce je montována z obvodového pláště, dvou spodních vík, dvou horních vík a dvou ventilátorů. Obvodový plášť – ocelový svařenec. Spodní víko je ocelový plech přichycený ke svařenci šrouby M6x20 DIN 7991. Horní víko stolu – děrované plechy s hrubozrnným povlakem, montovány stejnými šrouby.

Technické parametry

Rozměr jednotlivých sekcí:
délka 1100 x šířka 2100 x výška 110 mm, mechanická konstrukce v odstínu bílé RAL 9010, rozměry děrovaných plechů tloušťka 3 – šířka 1044 x délka 1100 mm, otvory průměru 6 mm, hrubozrnný povlak KORUND hnědý - zrnitost 24

Celkový rozměr stolu:
délka 5500 x šířka 2100 x výška 410 mm, hmotnost cca 800 kg
