Použití:

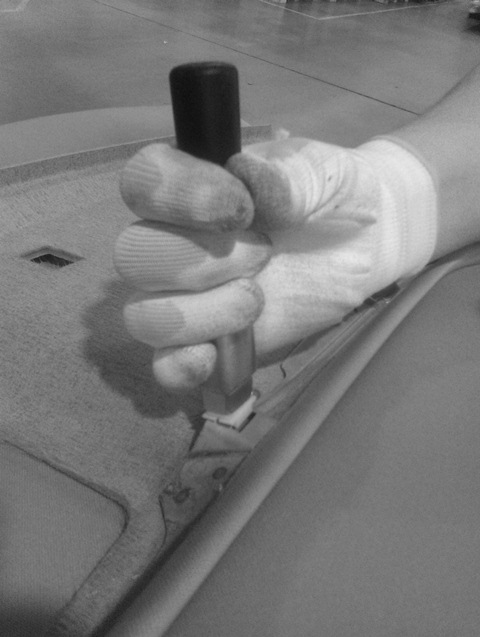

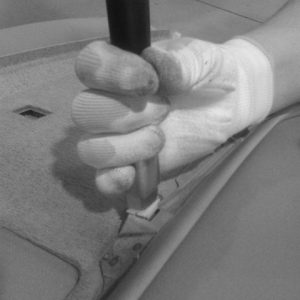

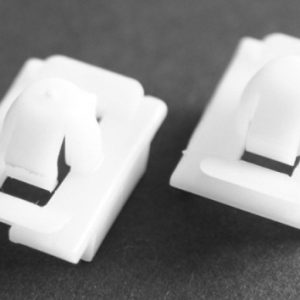

Montážní operace – naražení plastového klipu do otvoru v plechovém výlisku.
Popis:
Jednoduchá přesná tvarová konstrukce narážeče umožňuje snadné uchopení klipu a zasunutí do požadované polohy.
Eshop
Použití:
Montážní operace – naražení plastového klipu do otvoru v plechovém výlisku.
Popis:
Jednoduchá přesná tvarová konstrukce narážeče umožňuje snadné uchopení klipu a zasunutí do požadované polohy.
Použití:
Montážní operace – naražení plastového klipu do otvoru v plechovém výlisku.
Popis:
Jednoduchá přesná tvarová konstrukce narážeče umožňuje snadné uchopení klipu a zasunutí do požadované polohy.

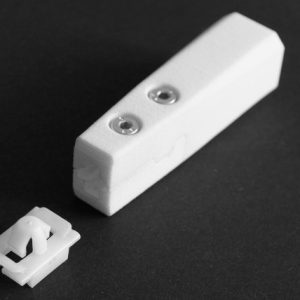

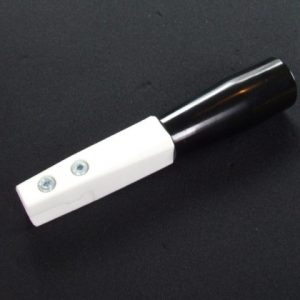

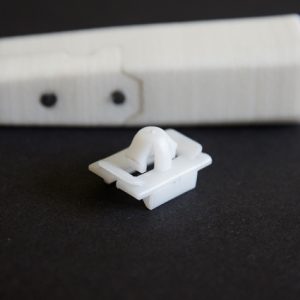

Funkční tvar prototypového narážeče klipu je vyroben technologií rapid prototyping, tělo je z materiálu polyamid ASTM D638. Materiál je určen pro funkční testy narážení klipu.
Technické parametry materiálu prototypu - pevnost v tahu 58 MPa, modul pevnosti 1500 Mpa, tažnost 24%, pevnost v ohybu 73 MPa a tvrdost 75 Shore D.

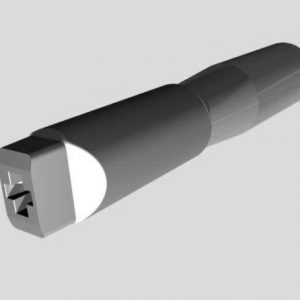

Konstrukční úpravy po zkouškách prototypu - zjednodušení vnějšího tvaru, vhodnost CNC frézování.

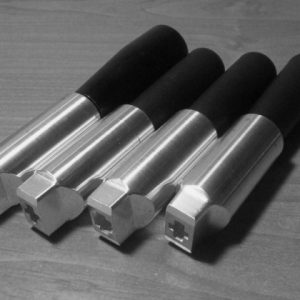

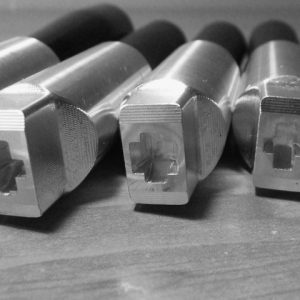

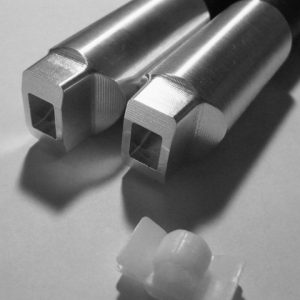

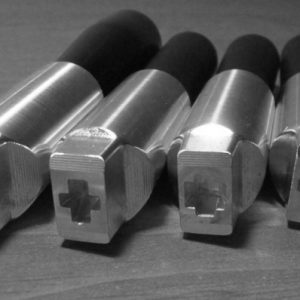

Sériová dodávka - hliníkové tělo narážeče, jakosti EN AW 7075, vyrobené CNC frézováním. Tělo opatřené plastovým madlem.
