LISOVÁNÍ ZÁVAŽÍ

Vývoj lisovacího zařízení pro lisování závaží na řadící bowdeny.

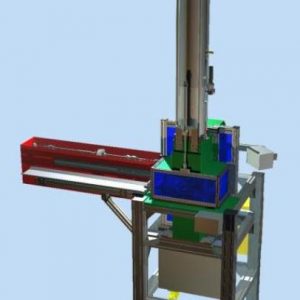

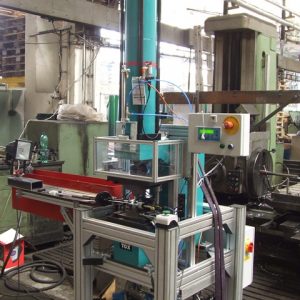

Lisovací jednotka
Navrhovaný pneumohydraulický válec Q-S 030.030.100.12, lisovací síla při 6bar 277kN, celkový zdvih 100mm, silový zdvih 12mm, válec má integrovaný bypass a hydraulické tlumením koncové pozice pístu při zpětném zdvihu, dále je osazen magnetickými proužky pro snímání koncové polohy pístu.

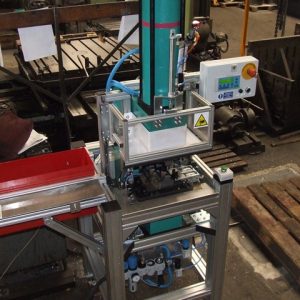

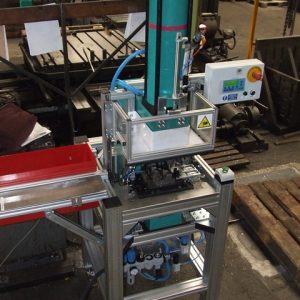

Kompletní pneumohydraulický válec je osazen do rámu lisu typu C, masivní konstrukce do max. zatížení 300kN.
Pneumohydraulický válec je vybaven programovatelným tlakovým spínačem ZDO 01.400. Jedná se elektronický spínač určen pro dosažení naprogramované lisovací síly, pro řízení zpětného chodu, je osazen programovatelným digitálním výstupem.

dodavatel:
TOX PRESSOTECHNIK GmbH & Co.KG

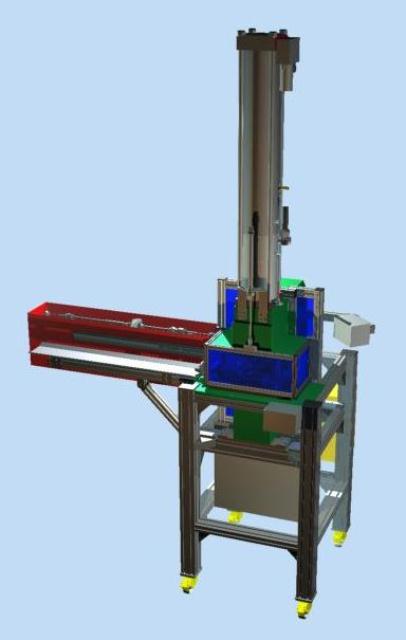

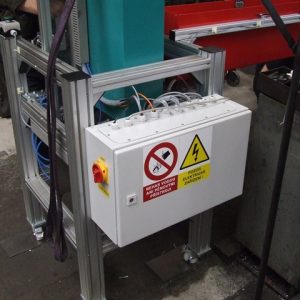

Rám lisu
Kostra – hliníkové profily 8 80x80L, profily jsou upevněny pomocí úhelníků s možností nastavení výšky.
Podstava – adaptační desky na koncích profilů, kde jsou montována pojezdová kola, dvě pevná dvě otočná s brzdou. Volné konce profilů jsou vybaveny plastovými krytkami.

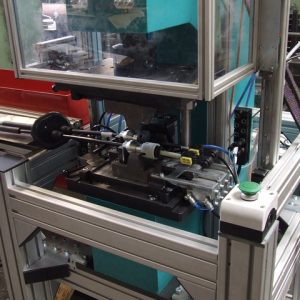

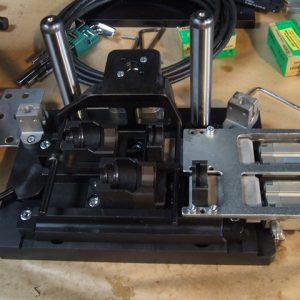

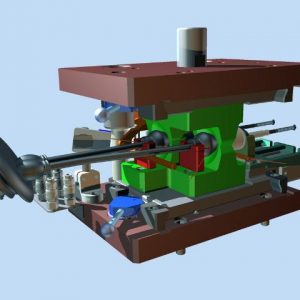

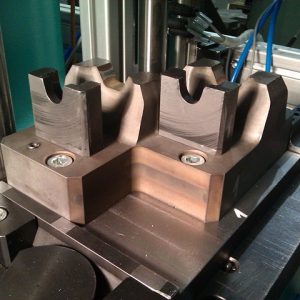

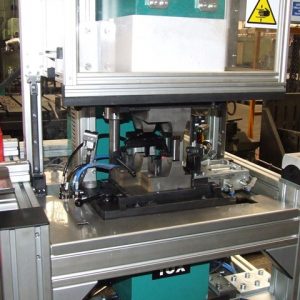

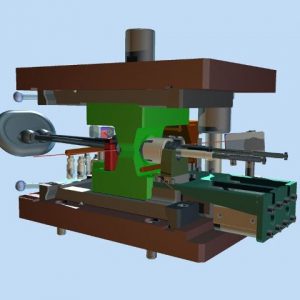

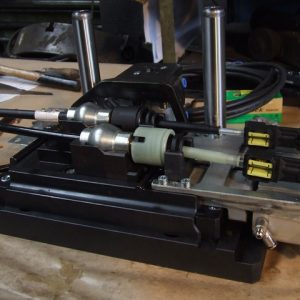

Lisovací přípravek
Dělen na dvě části.

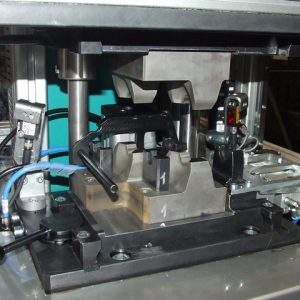

Spodní část – pevně osazena do rámu lisu typu C. Kromě dolní části tvárníků osazena dvojicí vodících sloupků, vyhazovačem, sekcí trhací zkoušky a detekcí přítomnosti a polohy dílů.
Horní část – pohyblivá, spojena s pneumohydraulický válcem. Osazena honí části tvárníků.

Pneumatická část
Použité komponenty od společnosti FESTO.

Kontrola
Po založení dílů do lisovacího přípravku, bude detekována přítomnost dílů a jejich správné polohování. Po ukončení funkce lisování se uskuteční trhací zkouška vytržením zalisovaného segmentu pomocí pneumatiky, silou min. 2000 N.

Odkládání neshodných dílů

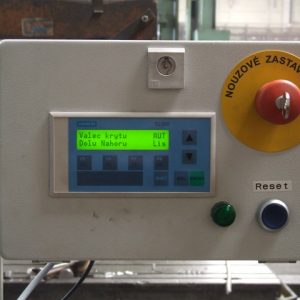

Neshodné díly po vyhodnocení řídícím systémem obsluha odloží do „red boxu“, kde řídicí systém detekuje přítomnost neshodného dílu.

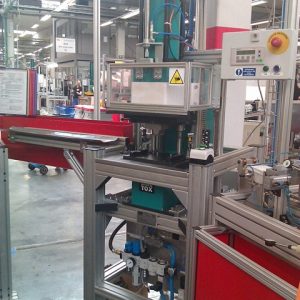

Bezpečnost

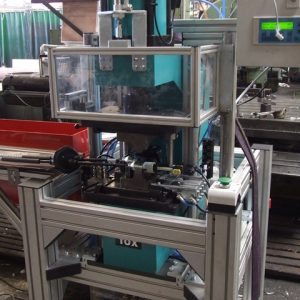

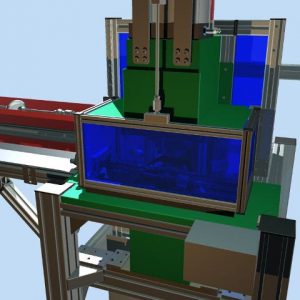

Vlastní cyklus lisování bude jištěn průhledným krytem, který znemožní obsluze jakékoliv proniknutí do prostoru lisování při vlastním procesu.
